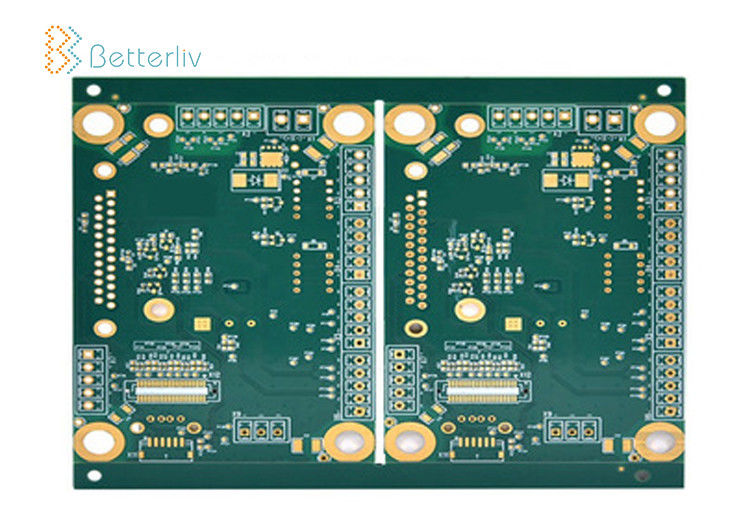

ISO9001 High Tg Tự làm PCB 4 lớp, Chế tạo PCB quay nhanh
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Số lớp: | 4 lớp | Độ dày đồng: | 1 OZ |
|---|---|---|---|
| Vật liệu cơ bản: | FR-4 | Min. Tối thiểu line width chiều rộng dòng: | 0,1mm |
| Min. Tối thiểu line spacing giãn dòng: | 0,1mm | Ban Độ dày: | 1.6mm |
| Điểm nổi bật: | PCB tự làm 4 lớp cao,ISO9001 Chế tạo PCB nhanh,ISO9001 PCB quay nhanh ISO9001 |
||
Bảng mạch cao Tg PCB 4 lớp Bảng mạch in nhiều lớp Bảng mạch PCB Chế tạo Bảng mạch PCB nhanh chóng
Khả năng lắp ráp PCB
|
Tên
|
PCBA
|
|
Số lớp
|
2-30
|
|
Vật liệu
|
FR-4, tần số cao, bazơ Cu, bazơ Al
|
|
Kích thước tối đa
|
500mm X1100mm
|
|
Ban Outline Tolerance
|
± 0,13mm
|
|
Độ dày của bảng
|
0,20mm - 6,00mm
|
|
Dung sai độ dày (t≥0,8mm)
|
± 8%
|
|
Dung sai độ dày (t ＜ 0,8mm)
|
± 0,08mm
|
|
Độ dày lớp cách nhiệt
|
0,075mm - 5,00mm
|
|
Dòng tối thiểu
|
0,075mm
|
|
Khoảng trống tối thiểu
|
0,075mm
|
|
Độ dày đồng bên ngoài
|
35um - 420um
|
|
Độ dày đồng bên trong
|
17um - 210um
|
|
Khoan lỗ (Cơ khí)
|
0,15mm - 6,35mm
|
|
Hoàn thiện lỗ (Cơ khí)
|
0,10mm - 6,30mm
|
|
Dung sai đường kính (Cơ khí)
|
0,075mm
|
|
Đăng ký (Cơ khí)
|
0,05mm
|
|
Tỷ lệ khung hình
|
13: 1
|
|
Loại mặt nạ hàn
|
LPI
|
|
Cầu Min Soldermask
|
0,08mm
|
|
Độ hở mặt nạ hàn tối thiểu
|
0,05mm
|
|
Đường kính lỗ cắm
|
0,25mm - 0,60mm
|
|
Dung sai kiểm soát trở kháng
|
± 10%
|
|
Kết thúc bề mặt
|
HASL, LF-HASL, ENIG, Imm Tin, Imm Ag, OSP, Ngón tay vàng
|
Lợi ích của chúng ta
1. Thời gian nhanh chóng của mẫu thử nghiệm và giao hàng đúng hẹn.
2. Coi trọng chất lượng - Tỷ lệ đậu cao
Tỷ lệ vượt qua nguyên mẫu: 100%
Tỷ lệ vượt qua sản xuất hàng loạt: hơn 99,95%
3. Cung cấp dịch vụ tư vấn miễn phí về thiết kế PCB và PCBA.
4. chúng tôi chấp nhận đơn đặt hàng nhỏ cũng như đặt hàng số lượng lớn.
5. Chứng nhận: Rosh, Reach, ISO 9001, 14001, UL, v.v.
6. Cung cấp dịch vụ OEM và ODM.
