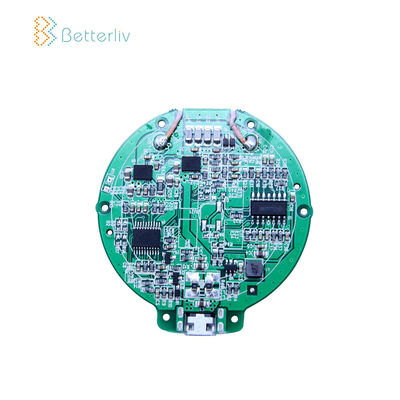

Lắp ráp Pcb nguyên mẫu 10W với vật liệu cơ bản cuộn Fr4

Bảng mạch nguyên mẫu bộ sạc không dây Qi tùy chỉnh 10W PCB PCBA với cuộn dây



Kích thước: xấp xỉ.8,8 * 8 cm

Giao diện: Micro USB

Công suất dự phòng: công suất trung bình nhỏ hơn 50 mW;

Hiệu suất chuyển đổi: lớn hơn 73%

Khoảng cách truyền: tối đa 10mm, khoảng cách thu phát khuyến nghị 2 mm ~ 4 mm

Chứng nhận sản phẩm: CE / FCC, tương thích với các tiêu chuẩn được chứng nhận QI;

Tiêu chuẩn: Tiêu chuẩn sạc không dây Qi

Bộ sạc không dây Qi nhanh 10W mỏng Bảng mạch PCBA với cuộn dây sạc không dây DIY

Điện áp đầu vào: DC9V1.5 ~ 2A, trên phạm vi này báo động điện áp và ngừng sạc;Điện áp đầu ra: 9V ± 0,1V;



Kích thước PCBA	có thể được tùy chỉnh
Kích thước cuộn dây: 50 * 50mm	có thể được tùy chỉnh
Công suất đầu vào	5V-2A;9V-1,67A
Đầu ra	5W / 7,5W / 10W
Hiệu suất chuyển đổi	Tối đa 82%
Khoảng cách truyền	5-8mm
Tần suất làm việc	110-205KHZ
Tiêu chuẩn sản phẩm	WPC v.1.2
Các biện pháp bảo vệ	FOD, DPL, SCP, Bảo vệ quá nhiệt, quá áp, bảo vệ quá dòng kép phần mềm / phần cứng, VRVS nâng cao; Chuyên dụng cao mất năng lượng thấp trình điều khiển MOS & MOS
Tương thích cho	WPC Qi V1.2.4 được chứng nhận, tương thích với tất cả các thiết bị hỗ trợ Qi.



1. Thiết kế cấu trúc nhỏ gọn Bộ sạc không dây Qi.
2. Chuẩn Qi - dễ sử dụng - chỉ cần thả điện thoại thông minh / máy tính bảng để bắt đầu sạc.
3. Đèn báo hiển thị trạng thái sạc.
4. Thông qua hệ thống nhận dạng thông minh, chỉ cần đặt xuống để sạc.
5. Công suất cao, sạc nhanh.
6. Chuyển đổi năng lượng hiệu quả cao hơn 83%.Được chế tạo để đạt hiệu quả và an toàn tối đa.
7. Công nghệ định vị miễn phí, không cần căn chỉnh hoàn hảo.
8. Có lỗ thông hơi để tránh quá nhiệt.
